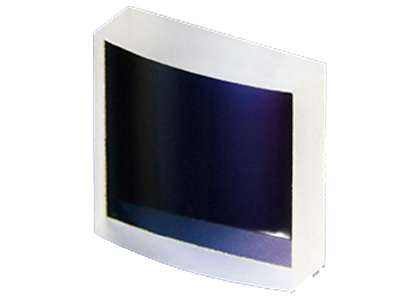

紫外熔融石英平凸柱面透镜
紫外熔融石英平凸柱面透镜（UV Fused Silica PCX Cylinder Lenses）会将入射光线聚焦到线上，焦距为正，由一个平面和一个凸柱面组成。
平凸柱面透镜是一维放大应用的优质选择。典型的应用是用一对柱面透镜实现变形光束的整形。为了减小球差，当将准直光束会聚成一条线时，准直光应从透镜的曲面入射，而当准直线光源时，应将线光源入射到透镜的平面。紫外熔融石英玻璃材质比K9光学玻璃有更宽的光谱范围（185nm-2.1μm），在紫外波段具有优异的透过性，其具有更低的折射率、更好的均匀性，热膨胀系数更小，同时还有更高的耐化学性和很低的荧光性等，可用来制作各种光学元件，例如透镜、窗口片、滤光片、分光片、反射镜、棱镜等。
规格参数
产品编号
材质/等效材料
L/D:长/外径
Tc/中心厚度
焦距
交期
单价
购物车
PXY44530-500-UV
UVFS
45
3.48
499.9
当天
￥2098.0
材质/等效材料 UVFS L/D:长/外径 45 Tc/中心厚度 3.48 H/高 30 焦距 499.9 R1-mm 230 中心偏差 3 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 3
PXY41172-8-1
UVFS
11
4.91
8
当天
￥783.3
材质/等效材料 UVFS L/D:长/外径 11 Tc/中心厚度 4.91 H/高 7.2 焦距 8 R1-mm 3.7 中心偏差 5 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41172-8-A
UVFS
11
4.91
8
当天
￥1058.0
材质/等效材料 UVFS L/D:长/外径 11 Tc/中心厚度 4.91 H/高 7.2 焦距 8 R1-mm 3.7 中心偏差 5 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41172-8-B
UVFS
11
4.91
8
当天
￥1058.0
材质/等效材料 UVFS L/D:长/外径 11 Tc/中心厚度 4.91 H/高 7.2 焦距 8 R1-mm 3.7 中心偏差 5 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41172-8-C
UVFS
11
4.91
8
当天
￥1088.0
材质/等效材料 UVFS L/D:长/外径 11 Tc/中心厚度 4.91 H/高 7.2 焦距 8 R1-mm 3.7 中心偏差 5 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41172-8-UV
UVFS
11
4.91
8
当天
￥1158.0
材质/等效材料 UVFS L/D:长/外径 11 Tc/中心厚度 4.91 H/高 7.2 焦距 8 R1-mm 3.7 中心偏差 5 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41409-10-1
UVFS
14
5.64
10
当天
￥839.1
材质/等效材料 UVFS L/D:长/外径 14 Tc/中心厚度 5.64 H/高 9 焦距 10 R1-mm 4.6 中心偏差 5 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41409-10-A
UVFS
14
5.64
10
当天
￥1158.0
材质/等效材料 UVFS L/D:长/外径 14 Tc/中心厚度 5.64 H/高 9 焦距 10 R1-mm 4.6 中心偏差 5 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41409-10-B
UVFS
14
5.64
10
当天
￥1158.0
材质/等效材料 UVFS L/D:长/外径 14 Tc/中心厚度 5.64 H/高 9 焦距 10 R1-mm 4.6 中心偏差 5 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41409-10-C
UVFS
14
5.64
10
当天
￥1188.0
材质/等效材料 UVFS L/D:长/外径 14 Tc/中心厚度 5.64 H/高 9 焦距 10 R1-mm 4.6 中心偏差 5 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41409-10-UV
UVFS
14
5.64
10
当天
￥1258.0
材质/等效材料 UVFS L/D:长/外径 14 Tc/中心厚度 5.64 H/高 9 焦距 10 R1-mm 4.6 中心偏差 5 S/D 40/20 膜系 UV 镀膜指标 AR/AR@245~400nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41510-12.7-1
UVFS
15
4.8
12.7
当天
￥851.6
材质/等效材料 UVFS L/D:长/外径 15 Tc/中心厚度 4.8 H/高 10 焦距 12.7 R1-mm 5.8 中心偏差 5 S/D 40/20 膜系 1 镀膜指标 uncoated L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41510-12.7-A
UVFS
15
4.8
12.7
当天
￥1168.0
材质/等效材料 UVFS L/D:长/外径 15 Tc/中心厚度 4.8 H/高 10 焦距 12.7 R1-mm 5.8 中心偏差 5 S/D 40/20 膜系 A 镀膜指标 AR/AR@350~700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41510-12.7-B
UVFS
15
4.8
12.7
当天
￥1168.0
材质/等效材料 UVFS L/D:长/外径 15 Tc/中心厚度 4.8 H/高 10 焦距 12.7 R1-mm 5.8 中心偏差 5 S/D 40/20 膜系 B 镀膜指标 AR/AR@650~1050nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
PXY41510-12.7-C
UVFS
15
4.8
12.7
当天
￥1198.0
材质/等效材料 UVFS L/D:长/外径 15 Tc/中心厚度 4.8 H/高 10 焦距 12.7 R1-mm 5.8 中心偏差 5 S/D 40/20 膜系 C 镀膜指标 AR/AR@1050~1700nm,Ravg<0.5% L/D:长/外径公差 +0.0/-0.1 Tc/中心厚度公差 ±0.1 H/高公差 +0.0/-0.1 焦距公差 0.01 Te/边缘厚度 2
